Interface RF Gateway Link dengan menggunakan Alinco DR135 Kian Hari pengguna link RF Gateway semakin marak, dan semakin rame, hampir semua peralatan radio di gunakan untuk dapat mengkoneksikan radio dengan computer, mulai dari radio HT hingga radio RIG dengan berbagai merek dan type.

Gambar Alinco DR135
Artikel kali ini sedikit berbagi saja buat teman-teman yang hendak membangun LINK Gateway di wilayah atau di daerahnya masing – masing dengan menggunakan radio alinco dr135. Setiap radio pasti mempuyai kelebihan dan kekurangan pada kesempatan kali ini link rf gateway dengan memanfaatkan radio alnico dr135 dengan memanfaatkan DB9 yang terdapat di bagian belakang radio seperti gambar dibawah ini;

Gambar Bagian Belakang DR 135

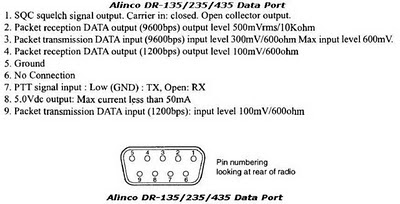

Dari bagian belakang radio alnico DR135 terdapat konektor DB9, port ini lah yang kita hubungkan ke computer link, sedangkan konektor yang berada di depan tidak dipergunakan dibiarkan saja kosong atau extramicnya dilepas saja, untuk lebih jelasnya konfigurasi pin dari DB 9 yang terdapat di belakang radio bias lihat gambar dan keterangan dibawah ini:


Gambar Fungsi Pin DB9 DR135
Dari keterangan dan fungsi pin DB9 yang terdapat di belakang radio alinco dr135 kita dapat menghubungkan keserial port yang terdapat di computer link, dengan menambahkan sedikit rangkaian elektronika antara lain transistor dengan type NPN, kapasitor, diode dan resistor.

 Gambar Rangkain Interface LINK dengan Menggunakan Radio Alinco DR135
Dari gambar rangkaian diatas terlihat rangkaian yang sangat sederhana hanya dengan menggunakan transistor sebagai penggerak PTT untuk memberikan logika low pada input PTT radio link. Sedangkan untuk audio atau suara, cukup menambahkan kapasitor 10µf untuk filter audionya, pengaturan besar kecilnya suara yang diterima dari link cukup mengatur besaran input vol mic yang ada dikomputer, sedangkan untuk mengatur besar suara yang di pancarkan ke link cukup dengan mengatur master volume pada computer



Gambar Volume Master
Dari gambar master volume diatas, yang perlu diatur adalah besar master volume dan wave vol, usahakan pengaturan volume ini seimbang untuk menghasilkan suara yang sempurna, sedangkan pengaturan yang lainnya di mute saja, untuk mengurangi noise input dari masukan-masukan yang lainnya yang mungkin tidak diinginkan. Sedangkan untuk input mic dari radio link ke computer pilih option properties recording. Seperti pada gambar dibawah ini;

Gambar Menu Pilihan Recording
Setelah menu diatas di centang kemudian pilih mode mic yang digunakan, untuk kepekaan input mic biasanya setiap computer berbeda-beda, tergantung dari type sound yang digunakan pada computer, jika input mic masih terasa kurang begitu peka atau kurang kuat bisa dengan mencentang mic bost (aktifkan Mic bostnya) untuk mengaktifkan mic bost bisa dengan cara mengklik tab option kemudian pilih advanced, seperti pada gambar dibawah ini:


Gambar Aktifkan Mic Advanced Controls

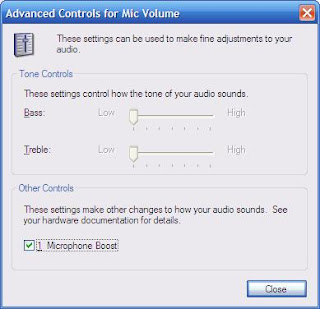

Setelah menu di tab option Advanced Controls diaktifkan maka di bagian bawah vol mic maka akan muncul tombol advanced, yang didalamnya terdapat mic bost, seperti gambar dibawah ini:


Gambar Microphone Bosster
Pada dasarnya pembuatan interface link Gateway tidaklah diperlukan rangkaian-rangkaian filter audio dengan menggunakan transformator IT maupun OT, yang membuat rangkaian interface menjadi lebih banyak dan lebih ribet, semuanya tergantung dari pengaturan audio yang masuk dan yang keluar pada bagin input gunakanlah kabel yang dapat meredam noise, seperti kabel head atau menggunakan kabel microphone yang baik.

Sedangkan untuk menghilangkan dengungan yang keluar dari radio maupun yang dipancarkan ada beberapa hal yang perlu diperhatikan antara lain adalah, stabilitas tegangan atau catu daya, grounding antena, dan kabel-kabel yang digunakan, untuk rangkaian tambahan lainnya sebenarnya hanya untuk modifikasi saja, berbeda halnya jika yang menggunakan link hanya satu orang saja atau yang menggunakan link dekat dengan pancaran link yang memungkinkan kuliatas audio bisa diperbaiki, nah bagaimana seandainya yang menggunakan link jarak jauh dan disertai dengan suara gemerusuh, dan kepekaan mic yang digunakan juga tidak sensitive atau menggunakan efek echo, tentu hasilnya juga sama atau dengan kata lain tidak akan sepenuhnya merubah kualitas audio link tersebut. Jadi inti dari rangkaian interface untuk link adalah PTT keyernya saja.

Semoga artikel PTT Keyer kali ini dapat menambah refrensi buat teman-teman semua yang hendak membangun link gateway di daerah maupun diwilayah masing-masing sekalipuan tidak memiliki keahlian dibidang elektronika namun dengan kesederhanaan rangkaian PTT Keyer diatas teman-teman dapat dengan mudah memperoleh komponen untuk rangkaian dan merakitnya. Intinya membuat link tidak perlu menggunakan rangkaian-rangkaian yang ribet-ribet alias banyak yang toh hasilnya tidak begitu jauh berbeda, dengan komponen yang sederhana.

Selamat mencoba, semoga sukses

Nb: untuk transistor diatas tidak harus menggunakan C9013, apa saja bisa yang penting typenya adalah NPN, dan untuk diode jika tidak ada IN4148 juga bisa menggunakan diode yang biasa, missal IN4001 dll.

Sumber :  http://jz05ajd.blogspot.com
